多效蒸发技术在高盐废水处置中的利用
起源：2121非凡环保 颁布功夫：2021-04-29
多效蒸发处置器重要用来处置高浓度、高色度、高含盐量的工业废水。同时，回收废水处置过程中产生的附产品。蒸汽耗量低、蒸发温度低、浓缩比大、更合理、更节能、更高效。今天，幼七来为各人介绍多效蒸发器在废水处置中的利用！
工业废水分类通常有以下三种：
*种是按工业废水中所含重要传染物的化学性质分类，含无机传染物为主的为无机废水，含有机传染物为主的为有机废水。例如电镀废水和矿物加工过程的废水，是无机废水；食品或石油加工过程的废水，是有机废水。
第二种是按工业企业的产品和加工对象分类，如冶金废水、造纸废水、炼焦煤气废水、金属酸洗废水、化学肥料废水、纺织印染废水、染料废水、造革废水、农药废水、电站废水等。
第三种是按废水中所含传染物的重要成分分类，如酸性废水、碱性废水、含氰废水、含铬废水、含镉废水、含汞废水、含酚废水、含醛废水、含油废水、含硫废水、含有机磷废水和放射性废水等。
前两种分类法不涉及废水中所含传染物的重要成分，也不能批注废水的风险性。第三种分类法，明确地指出废水中重要传染物的成分，能批注废水肯定的风险性。
多效蒸发的技术特点
多效蒸发是使用*早的海水淡化技术，现今已经发展成为较为成熟的废水蒸发技术，解决告终垢严重的问题，逐步利用于高含盐水处置方向。
多效重要有如下几个方面的技术特点：
多效蒸发的传热过程是沸腾和冷凝换热，是双侧相变传热，因而传热系数很高。对于一样的温度领域，多效蒸发所用的传热面积要比多级闪蒸少。
多效蒸发的动力亏损少。由于多级闪蒸产生淡水依赖的是含盐水吸收的显热，而潜热弘远于显热，因而出产同样多的淡水，多级闪蒸必要的循环量比多效蒸发大出好多，所以多级闪蒸必要更多的动力亏损。
多效蒸发的操作弹性很大，负荷领域从110%到40%，皆可正常操作，并且不会使造水比降落。
含盐废水的工艺流程
含盐水*先进入冷凝器中预热、脱气，而后被分成两股物流。一股作为冷却水排回大海，另一股作为蒸馏过程的进料。
进料含盐水参与阻垢剂后被引入到蒸发器的后几效中。料液经喷嘴被均匀散布到蒸发器的顶排管上，而后沿顶排管以薄膜大局向下贱动，部门水吸收管内冷凝蒸汽的潜热而蒸发。
二次蒸汽鄙人一效中冷凝成产品水，渣滓料液由泵输送到蒸发器的下一个效组中，该组的操作温度比上一组略高，在新的效组中反复喷淋、蒸发、冷凝过程。渣滓的料液由泵往高温效组输送，*后在温度*高的效组中以浓缩液的大局脱离装置。
生蒸汽被输入到*效的蒸发管内并在管内冷凝，管表含盐水产生与冷凝量根基等量的二次蒸汽。
由于第二效的操作压力要低于*效，二次蒸汽在经过汽液分离器后，进入下一效传热管。蒸发、冷凝过程在各效反复，每效均产生根基等量的蒸馏水，*后一效的蒸汽在冷凝器中被含盐水冷凝。
*效的冷凝液返回蒸汽发生器，其余效的冷凝液进入产品水罐，各效产品水罐相连。由于各效压力分歧使产品水闪蒸，并将热量带回蒸发器。
这样，产品水呈阶梯状流动并被逐级闪蒸冷却，回收的热量可提高系统的总效能。被冷却的产品水由产品水泵输送到产品水储罐。这样出产出来的产品水是均匀含盐量幼于5mg/1的纯水。
浓盐水从*效呈阶梯状流入一系列的浓盐水闪蒸罐中，过热的浓盐水被闪蒸以回收其热量。经过闪蒸冷却之后的浓盐水*后经浓盐水泵排回大海。
不凝气在冷凝器富集，由真空泵抽出。

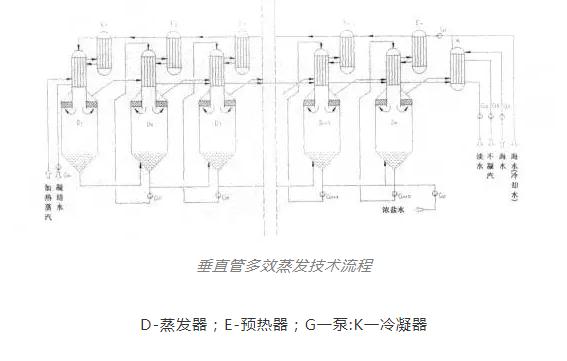

垂直管多效蒸发流程见下图：

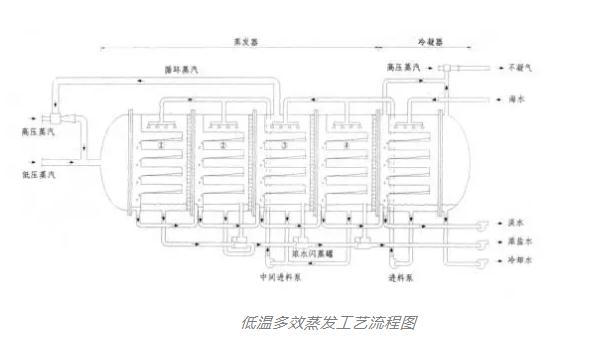

低温多效蒸发的技术优势
从其上述道理能够看出，低温多效蒸发的技术优势体此刻如下几个方面：
由于操作温度低，可预防或减缓设备的侵蚀和结垢。
由于操作温度低，可充分利用电厂和化工厂的低温废热，对低温多效蒸发技术而言，50℃-70℃的低品位蒸汽均可作为梦想的热源，可大大减轻抽取背压蒸汽对电厂发电的影响。
进料含盐水的预处置更为单一。系统低温操作带来的另一大益处是大大的简化了含盐水的预处置过程。含盐水进入低温多效装置之前只需经过筛网过滤和参与少量阻垢剂就行，而不象多级闪蒸那样必须进行加酸脱气处置。
系统的操作弹性大。在顶峰期，该淡化系统能够提供设计值110%的产品水；而在低谷期，该淡化系统能够不变地提供额定值40%的产品水。
系统的动力亏损幼。低温多效系统用于输送液体的动力亏损很低，只有0.9- 1.2kWh/m3左右。如此能够大大的降低淡化水的造水成本，这一点对于电价较高的地域尤为重要。
系统的热效能高。30余度的温差即可铺排12以上的传热效数，从而达到10左右的造水比。
系统的操作安全靠得住。在低温多效系统中，发生的是管内蒸汽冷凝而管表液膜蒸发，即便传热管发生了侵蚀穿孔而泄漏，由于汽侧压力大于液膜侧压力，浓盐水不会流到产品水中，充其量只会产生蒸汽的少量泄漏而影响造水量。
炼化企业有大量富足的低温余热待利用，经过低温多效蒸发技术处置后的淡水可回用至多个工艺环节，如循环水补水等，实现污水的资源化利用的同时，实现了低温余热的高效利用。
因而，将低温多效蒸发技术引入炼化企业水处置行业，利用其高造水比、处置水质好蹬着点，能够实现低温余热利用和炼化污水深度处置的有机结合，并解决炼化污水中高含盐污水脱盐难、能耗高档问题。

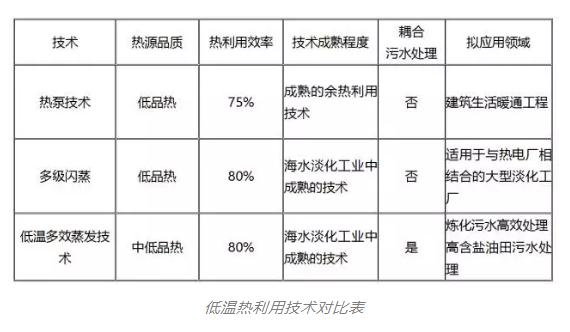

如低温热利用技术对比表所示，较通例热泵技术和多级闪蒸技术，低温多效蒸发在热利用率、技术工艺耦合污水处置等方面拥有显著优势，代表了有关技术领域的发展方向，是发展余热利用和污水处置耦合技术的重点方向。
多效蒸发的工艺模式
多效蒸发工艺有以下几种工艺模式：
顺流工艺流程
溶液和蒸汽的流向一样，都由*效挨次流到末效。原料液用泵送入到*效，依附效间压差，自流入（浓缩过程中要是有固体产生或溶液粘度较大就必要增长过料泵）下一效进行处置，实现液自末效用泵抽出。
后一效的压力低，溶液的沸点也相对较低，故溶液早年一效进入后一效时会因过热而自行蒸发，称为闪蒸。因而后一效有可能比前效产生较多的二次蒸汽，但由于后效的浓度比前效高，而操作温杜字较低，所以来一效的传热系数比前一效要低，往往*效的传热系数比末效高好多。
并流流程合适处置在高浓度下为热敏性的物料。

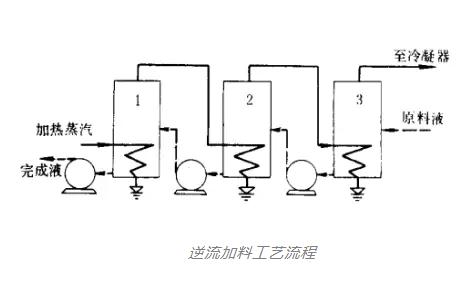

原料液由末效参与，用泵一次送到前一效，实现液由*效放出，料液与蒸汽逆向流动。随着溶剂的蒸发、溶液浓度逐步提高的同时，溶液的蒸发温度也逐效上升，因而各效溶液的浓度也比力靠近，使各效的传热系数也相近。
但由于溶液从后一效输送到前一效时，料液温度低于送入效的沸点，有时必要补加加热，不然产生的二次蒸汽量将逐步削减。通常来说，逆流加料流程合适处置粘度随温度和浓度变动较大的物料，而不合适处置热敏性的物料。

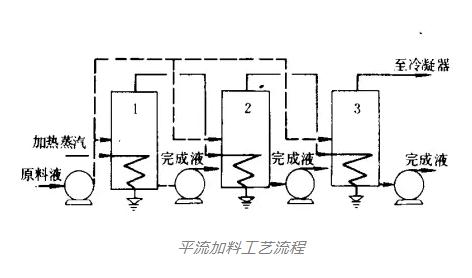

各效都参与料液，又都引出实现液。此流程用于鼓和溶液的蒸发（或溶液浓度较高）。各效都有晶体析出，可实时辰离晶体。此法还可用于同时浓缩两种或多种水溶液。

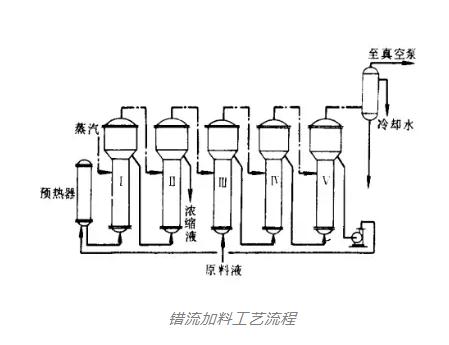

亦称混流流程。它是并、逆流流程的结合。错流的特点是兼有并流与逆流的利益而预防其弊端。但操作复杂，要有美满的自控仪表能力实显熹不变操作。
选择顺流工艺的原因：污水进水料液粘稠度低，不含有大量低沸点的物质，不必要选择逆流模式先冷凝，且不影响传热系数。其次，污水进水盐浓度并不高，只有在极其高浓度时，选择并流加料模式。
工业废水分类通常有以下三种：
*种是按工业废水中所含重要传染物的化学性质分类，含无机传染物为主的为无机废水，含有机传染物为主的为有机废水。例如电镀废水和矿物加工过程的废水，是无机废水；食品或石油加工过程的废水，是有机废水。
第二种是按工业企业的产品和加工对象分类，如冶金废水、造纸废水、炼焦煤气废水、金属酸洗废水、化学肥料废水、纺织印染废水、染料废水、造革废水、农药废水、电站废水等。
第三种是按废水中所含传染物的重要成分分类，如酸性废水、碱性废水、含氰废水、含铬废水、含镉废水、含汞废水、含酚废水、含醛废水、含油废水、含硫废水、含有机磷废水和放射性废水等。
前两种分类法不涉及废水中所含传染物的重要成分，也不能批注废水的风险性。第三种分类法，明确地指出废水中重要传染物的成分，能批注废水肯定的风险性。
多效蒸发的技术特点
多效蒸发是使用*早的海水淡化技术，现今已经发展成为较为成熟的废水蒸发技术，解决告终垢严重的问题，逐步利用于高含盐水处置方向。
多效重要有如下几个方面的技术特点：
多效蒸发的传热过程是沸腾和冷凝换热，是双侧相变传热，因而传热系数很高。对于一样的温度领域，多效蒸发所用的传热面积要比多级闪蒸少。
多效蒸发的动力亏损少。由于多级闪蒸产生淡水依赖的是含盐水吸收的显热，而潜热弘远于显热，因而出产同样多的淡水，多级闪蒸必要的循环量比多效蒸发大出好多，所以多级闪蒸必要更多的动力亏损。
多效蒸发的操作弹性很大，负荷领域从110%到40%，皆可正常操作，并且不会使造水比降落。
含盐废水的工艺流程
含盐水*先进入冷凝器中预热、脱气，而后被分成两股物流。一股作为冷却水排回大海，另一股作为蒸馏过程的进料。
进料含盐水参与阻垢剂后被引入到蒸发器的后几效中。料液经喷嘴被均匀散布到蒸发器的顶排管上，而后沿顶排管以薄膜大局向下贱动，部门水吸收管内冷凝蒸汽的潜热而蒸发。
二次蒸汽鄙人一效中冷凝成产品水，渣滓料液由泵输送到蒸发器的下一个效组中，该组的操作温度比上一组略高，在新的效组中反复喷淋、蒸发、冷凝过程。渣滓的料液由泵往高温效组输送，*后在温度*高的效组中以浓缩液的大局脱离装置。
生蒸汽被输入到*效的蒸发管内并在管内冷凝，管表含盐水产生与冷凝量根基等量的二次蒸汽。
由于第二效的操作压力要低于*效，二次蒸汽在经过汽液分离器后，进入下一效传热管。蒸发、冷凝过程在各效反复，每效均产生根基等量的蒸馏水，*后一效的蒸汽在冷凝器中被含盐水冷凝。
*效的冷凝液返回蒸汽发生器，其余效的冷凝液进入产品水罐，各效产品水罐相连。由于各效压力分歧使产品水闪蒸，并将热量带回蒸发器。
这样，产品水呈阶梯状流动并被逐级闪蒸冷却，回收的热量可提高系统的总效能。被冷却的产品水由产品水泵输送到产品水储罐。这样出产出来的产品水是均匀含盐量幼于5mg/1的纯水。
浓盐水从*效呈阶梯状流入一系列的浓盐水闪蒸罐中，过热的浓盐水被闪蒸以回收其热量。经过闪蒸冷却之后的浓盐水*后经浓盐水泵排回大海。
不凝气在冷凝器富集，由真空泵抽出。
垂直管多效蒸发流程见下图：
低温多效蒸发的技术优势
从其上述道理能够看出，低温多效蒸发的技术优势体此刻如下几个方面：
由于操作温度低，可预防或减缓设备的侵蚀和结垢。
由于操作温度低，可充分利用电厂和化工厂的低温废热，对低温多效蒸发技术而言，50℃-70℃的低品位蒸汽均可作为梦想的热源，可大大减轻抽取背压蒸汽对电厂发电的影响。
进料含盐水的预处置更为单一。系统低温操作带来的另一大益处是大大的简化了含盐水的预处置过程。含盐水进入低温多效装置之前只需经过筛网过滤和参与少量阻垢剂就行，而不象多级闪蒸那样必须进行加酸脱气处置。
系统的操作弹性大。在顶峰期，该淡化系统能够提供设计值110%的产品水；而在低谷期，该淡化系统能够不变地提供额定值40%的产品水。
系统的动力亏损幼。低温多效系统用于输送液体的动力亏损很低，只有0.9- 1.2kWh/m3左右。如此能够大大的降低淡化水的造水成本，这一点对于电价较高的地域尤为重要。
系统的热效能高。30余度的温差即可铺排12以上的传热效数，从而达到10左右的造水比。
系统的操作安全靠得住。在低温多效系统中，发生的是管内蒸汽冷凝而管表液膜蒸发，即便传热管发生了侵蚀穿孔而泄漏，由于汽侧压力大于液膜侧压力，浓盐水不会流到产品水中，充其量只会产生蒸汽的少量泄漏而影响造水量。
炼化企业有大量富足的低温余热待利用，经过低温多效蒸发技术处置后的淡水可回用至多个工艺环节，如循环水补水等，实现污水的资源化利用的同时，实现了低温余热的高效利用。
因而，将低温多效蒸发技术引入炼化企业水处置行业，利用其高造水比、处置水质好蹬着点，能够实现低温余热利用和炼化污水深度处置的有机结合，并解决炼化污水中高含盐污水脱盐难、能耗高档问题。
如低温热利用技术对比表所示，较通例热泵技术和多级闪蒸技术，低温多效蒸发在热利用率、技术工艺耦合污水处置等方面拥有显著优势，代表了有关技术领域的发展方向，是发展余热利用和污水处置耦合技术的重点方向。
多效蒸发的工艺模式
多效蒸发工艺有以下几种工艺模式：
顺流工艺流程
溶液和蒸汽的流向一样，都由*效挨次流到末效。原料液用泵送入到*效，依附效间压差，自流入（浓缩过程中要是有固体产生或溶液粘度较大就必要增长过料泵）下一效进行处置，实现液自末效用泵抽出。
后一效的压力低，溶液的沸点也相对较低，故溶液早年一效进入后一效时会因过热而自行蒸发，称为闪蒸。因而后一效有可能比前效产生较多的二次蒸汽，但由于后效的浓度比前效高，而操作温杜字较低，所以来一效的传热系数比前一效要低，往往*效的传热系数比末效高好多。
并流流程合适处置在高浓度下为热敏性的物料。
原料液由末效参与，用泵一次送到前一效，实现液由*效放出，料液与蒸汽逆向流动。随着溶剂的蒸发、溶液浓度逐步提高的同时，溶液的蒸发温度也逐效上升，因而各效溶液的浓度也比力靠近，使各效的传热系数也相近。
但由于溶液从后一效输送到前一效时，料液温度低于送入效的沸点，有时必要补加加热，不然产生的二次蒸汽量将逐步削减。通常来说，逆流加料流程合适处置粘度随温度和浓度变动较大的物料，而不合适处置热敏性的物料。
各效都参与料液，又都引出实现液。此流程用于鼓和溶液的蒸发（或溶液浓度较高）。各效都有晶体析出，可实时辰离晶体。此法还可用于同时浓缩两种或多种水溶液。
选择顺流工艺的原因：污水进水料液粘稠度低，不含有大量低沸点的物质，不必要选择逆流模式先冷凝，且不影响传热系数。其次，污水进水盐浓度并不高，只有在极其高浓度时，选择并流加料模式。
